MKB series
产品型号:MKB
产品产地:japan
发布日期:2020-09-23
浏览次数:
咨询电话:
关 键 词:应用各种防微振基座、内置油压型减震装置,半导体制造检测装置、精密STAGE装置
下一个产品 上一个产品

详细介绍

概要

● 内置型 Oil Damper Type

● 通过Unit type将整体模型高度标准为155 mm ● 对装置的上的 Motion进行迅速的控制

●反复精密度为 ±100 以内,安装有双层式高度调节阀门● 对移动荷载进行迅速的控制

特征

构成及式样

Model

AP-230 MKC

AP-270 MKC

AP-270 MKCAP-330 MKC

Natural Frequency

Vertical : 1.5 Hz ~ 2.0 Hz / Horizontal : 1.0 Hz ~ 1.8 Hz

Isolation

Air Suspension

Damping

Damping by Orifice

Leveling

Automatic Leveling by mechanical air valve (Positioning Tolerance : ±100 )

Dimension (mm)

330 x 300 x 220

320 x 320 x 220

370 x 370 x 220

Weight (kg/unit)

46 kg

56 kg

72 kg

Payload (kgf/4unit)

6,200 kgf

8,600 kgf

13,000 kgf

D x E (mm)

270 x 270

290 x 290

340 x 340

ΦF (mm)

ΦF 13

ΦF 13

ΦF 13

Air Pressure (MPa)

0.5 MPa


应用领域及适用实例

● 半导体制造及检测装置● FPD 制造及检测装置

● 精密STAGE装置

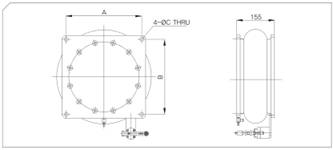

产品外形图
