产品展示

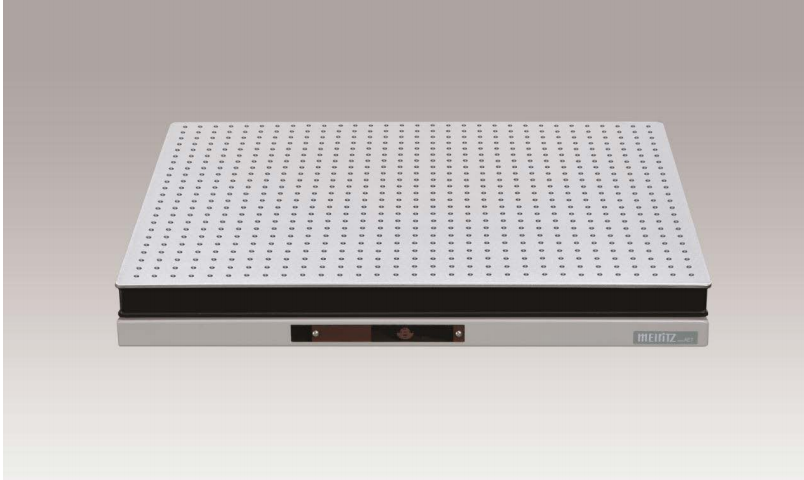

桌上型蜂窝板除振台
产品型号:AET
产品产地:国产
发布日期:2019-12-11
浏览次数:
咨询电话:
关 键 词:桌面隔振台 ,小型光学平台,小型光路搭载
下一个产品 没有了

详细介绍

l 结合了高性能除振系统的桌上型除振装置

伴随着激光本体和周边设备的小型化以及光纤技术的提高,光学实验已经不再像以前那样需要较长的光路了。朝阳益同应时而动,推出了更多的桌上型除振装置系列,其中的AET系列是最适合用于小规模的光学实验的除振装置。

l 最适用于小规模的光学实验

采用小型钢制蜂窝平台,平台的刚性绝对值得信赖。可以解决微米级以下的光轴偏位现象。其次,上面板使用SUS430材料,相应地可使用磁力座。再次,上面板组装孔使用M6,间距25mm×25mm的标准加工,光学仪器可以非常牢固的固定在其上。经过实际验证的高性能除振系统及其他所有机构被凝缩在小巧玲珑的装置中。

l 根据不同的使用情况,我们为您准备了4种型号

n 自动水平维持机构式的S型号

附加于空气弹簧上的自动水平维持传感器,可以很好地维持台面的水平。即使在安装、替换以及移动装载仪器时,弹簧系统上的承载量发生变化,也丝毫不会影响平台的水平。减压阀被收缩至本体内,可以在更小的空间使用。经常连接0.35-0.70MPa气源使用。

n 手动水平调整式的N型号

此型号采用的方式是,用配套的打气筒供给空气,以此来维持负载台的水平。使用配套的调节水平的减压表,较为容易保持水平。1次调整好之后,在1-2周内不需要再供给空气。在没有空气源的场所或频繁变更放置场所的情况下使用,N型号是非常便利的。

由于放置场所的气温变化会导致负载台出现热胀冷缩情况,所以,在开始使用之前,请检查它的浮起状态。

n 配有锁紧装置的C型号

此型号配有固定负载台的锁紧装置。代替从前完全固定负载台的机械式定位器,出现的新型锁紧装置又称为软式锁紧装置,是根据空气弹簧的弹簧系数的增高而约束负载台的动作。维持除振效果的同时,能轻松地实现实验分析用的样品或显微镜镜头的更换。

此型号可以添加到S型号和N型号中。加至以上的型号中,我们公司为您准备的产品有5种尺寸。

主要规格及参数表(标准品)

型号

项目

AET-0405

AET-0506

AET-0605

AET-0806

AET-1007

固有频率

2.5-2.7HZ

除振方式

特殊橡胶气囊型空气弹簧

Special diaphragm air spring

制振方式

空气阻尼孔

Air damping using orifices

保持水平方式

S型号:水平传感器自动保持水平度

N型号:打气筒手动式

负载重(KG

60

60

60

60

80

负载面尺寸(mm

430×530×50

530×630×50

630×530×50

800×600×50

1000×750×50

设备尺寸(mm

430×530×115.5

530×630×115.5

630×530×115.5

800×600×115.5

1000×750×115.5

设备重量

30

39

39

50

72

标准附属品

S型号:Φ6mm × 3m的氨基甲酸酯管(1根);公螺纹接头PT1/41个)。

N型号:打气筒1个、螺丝刀1个、高度计1个。
